HS 150

Aus Dual-Wiki
Zur Navigation springen Zur Suche springen

Daten

Merkmale

  • Gerätetyp: Stereo-Heimanlage
  • eingebautes Plattenlaufwerk: 1228
  • Automatikfunktionen: Wechsler / Vollautomat
  • Antriebsart: Treibrad
  • Drehzahlen: 33, 45
  • Mitgelieferte Lautsprecher ab Werk: CL 138
  • Kanäle: 2 (Stereo)
  • Baujahre: 1973 - 1974

Technische Daten:

  • Musikleistung: 2 x 30 W
  • Dauertonleistung: 2 x 20 W
  • Übertragungsbereich:
    • Phono: 20 Hz - 20 kHz ±3,0dB
    • Tonband/Tuner: 15 Hz - 40 kHz ±1,5dB
  • Klirrfaktor: < 1 % an 4 Ohm
  • Hochpegel-Eingänge: Tuner, Tonband
  • Lautsprecher-Ausgänge: 4 (je 4 Ohm)
  • Kopfhörer-Ausgänge: 1
  • Hochpegel-Ausgänge: 1 (über Tonband Buchse)
  • Phono-Ausgänge: 1
  • Abmessungen (B x H x T): 420 x 210 x 385 mm (gemessen mit Haube CH 21)
  • Gewicht: 12,5 kg (mit Haube CH 21)

Beschreibung

Die Produktion der Stereo-Heimanlage HS 150 fand in einem relativ kurzen Zeitfenster von ca. einem Jahr statt und bildet den Übergang zwischen den Modellen HS 53 und HS 151. Ausgeliefert wurde die Heimanlage in Nussbaum und Schleiflack weiß.

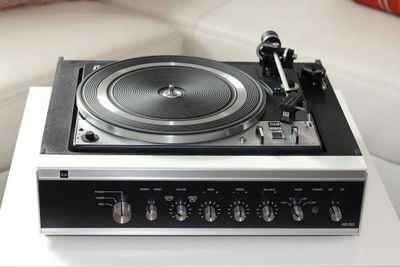

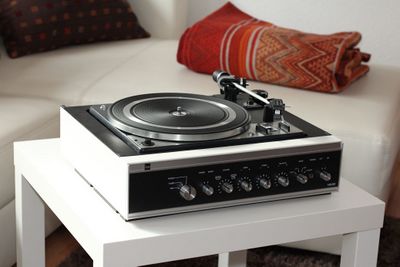

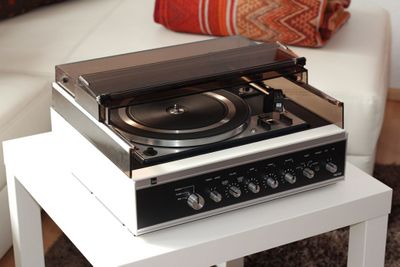

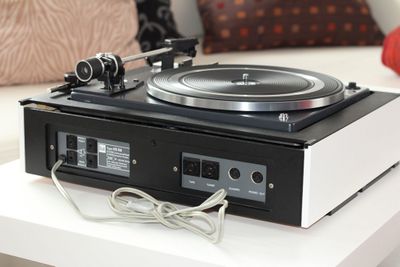

Galerie

Bauteile

Verwendete Bauteile in diesem Modell: Für die Bauteile des Laufwerks siehe Link: 1228

Nr. in der Serviceanleitung Teilenummer Bezeichnung
1 aaaaaa Bauteil 1

Elektronische Bauelemente

Verwendete Bauelemente in diesem Modell:

Nr. im Schaltplan Bauteil und Wert Ersatz bei Reichelt Ersatz bei Conrad
C1234 Kondensator xx F, yy V Artikelnummer Artikelnummer
IC2345 Integrierter Schaltkreis XYZ Artikelnummer Artikelnummer
L3456 Induktivität xx H Artikelnummer Artikelnummer
R4567 Widerstand xx Ohm, yy W Artikelnummer Artikelnummer
