1228
Daten
Merkmale
- Marke: Dual
- Gerätetyp: Plattenwechsler
- Automatikfunktionen: Wechsler
- Antriebsart: Treibrad
- Drehzahlen: 33, 45
- Tonabnehmer ab Werk: Shure M91 M-GD, später Shure M95 G-LM
- Kanäle:2 (Stereo)
- Baujahre: 1973-1977
Technische Daten:
- Plattenteller Durchmesser: 27cm
- Plattenteller Gewicht: 1,8 kg
- Gleichlaufschwankungen: 0,09 % (DIN 45 507)
- Pitch: ja, 6 %
- Rumpel-Fremdspannungsabstand: 39 dB
- Rumpel-Geräuschspannungsabstand: 59 dB
- Tonarm effektive Länge: 206 mm
- Tonarm Kröpfungswinkel:
- Antiskating: ja
- Abmessungen (B x H x T):
- Gewicht: 4,3 kg
Beschreibung
Der 1228 ist der Nachfolger des 1218. Wie alle Modelle der 122* Reihe bis auf den 1229 wurde hier die Mechanik vereinfacht, in dem die Geschwindigkeit 78 rpm entfernt und die Plattengröße nun an die Drehzahl (33 = Langspielplatten, 45 = Singles) gekoppelt wurde. Das auffälligste Detail ist das Stroboskop, das vom 1229 in leicht veränderter Form übernommen worden ist. Der Tonarm wurde anders gestaltet und erinnert nun an den des 701. Ansonsten hat er weiterhin den schwereren Druckgussteller, den er mit dem 1226 teilt, aber mit anderem Motor, nämlich dem Synchronmotor SM-400. Weiterhin wurde er mit dem verstellbaren TK 15 ausgeliefert, um den Abtastwinkel für das Abspielen einzelner Schallplatten oder das Wechseln zu optimieren.

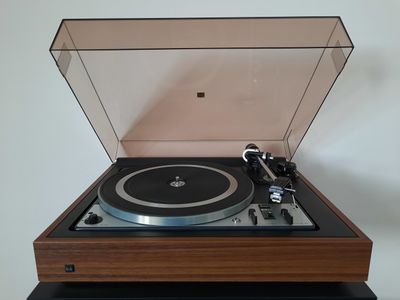

Galerie
Bauteile
Verwendete Bauteile in diesem Modell:
Nr. in der Serviceanleitung | Teilenummer | Bezeichnung |
---|---|---|
1 | 215470 | Abwurfsäule AS 12 |
2 | 213895 | Wechselachse AW 3 |
3 | 220213 | Zentrierstück |
4 | 201101 | Mitlaufachse |
5 | 228111 | Justierschraube |
6 | 223245 | Einbauplatte kpl. |
7 | 230670 | Kabelhalter |
8 | 214056 | Scheibe |
9 | 200543 | Sprengring |
10 | 229776 | Ring |
11 | 233236 | Plattentellerbelag kpl. |
12 | 233237 | Plattenteller kpl. nitt Belag |
13 | 229743 | Drehknopf kpl. |
14 | 229733 | Skalenring |
15 | 230529 | Geuindestück |
16 | 230523 | Druckfeder |
17 | 200723 | Gummidämpfer |
18 | 200722 | Topf |
19 | 232975 | Federaufhängung kpl. |
20 | 232976 | Tonarmkopf kpl. |
21 | 231992 | Kontaktplatte kpl. |
22 | 201132 | Griff |
23 | 210182 | Sicherungscheibe gew. 4,2/8 |
24 | 210630 | Scheibe 4,2/8/0,5 ST |
25 | 210197 | Greifring 4/0,8 |
26 | 223036 | Halterung TK 15 kpl. |
27 | 232978 | Tonarmstütze kpl. |
28 | 210361 | Sechskantmutter BM 3 |
29 | 200718 | Druckfeder |
30 | 210624 | Scheibe 4,2/7/0,3 ST |
31 | 201632 | Gummischeibe |
32 | 200713 | Scheibe |
33 | 200712 | Federtopf |
34 | 200711 | Federring |
35 | 214047 | Halsschraube kurz |
36 | 214210 | Transportsicherung kpl. |
37 | 221486 | Gewindestift lang |
38 | 216831 | Kontermutter |
39 | 230063 | Gewindestift |
40 | 227589 | Kontermutter |
41 | 233226 | Rahmen kpl. |
42 | 210643 | Scheibe 4,2/12/1 ST |
43 | 210356 | Sechskantmutter BM 4 |
44 | 230891 | Schalthebel |
45 | 230668 | Abdeckprisma |
46 | 230669 | Rahmen für Abeckprisma |
47 | 233234 | Blende 1228 |
48 | 229631 | Stellechraube |
49 | 229745 | Griffstange kpl. |
50 | 210353 | Sechskantmutter BM 2 |
51 | 233233 | Tonarm kpl. |
52 | 233246 | Gewicht kpl. |
53 | 230531 | Dorn |
54 | 233257 | Lager kpl. |
55 | 227569 | Spannschraube |
56 | 230859 | Vierkantmutter M 2,5 |
57 | 230978 | Ansatzschraube |
58 | 233244 | Federhaus kpl. |
59 | 230540 | Spannstück |
60 | 229723 | Stellschraube |
61 | 232068 | Druckfeder |
62 | 218043 | Scheibe 3,2/7/0,5 sT |
63 | 229720 | Zeiger |
64 | 229738 | Lagerschraube kpl. |
65 | 233227 | Lagerrahmen kpl. |
66 | 216844 | Steuerpimpel |
67 | 210143 | Sicherungsscheibe 1,5 |
68 | 218318 | Stellhülse |
69 | 210469 | Zylinderschraube AM 3 x 3 |
70 | 229794 | Antiskating-Drehknopf |
71 | 233004 | Abdeckung kpl. mit Heberbolzen |
72 | 213260 | Halbrund-Kerbnagel |
73 | 210472 | Zylinderschraube AM 3 x 4 |
74 | 233228 | Gehäuse kpl. |
75 | 233231 | Gehäuseoberteil kpl. |
76 | 233229 | Schaltplatte kpl. bestückt |
77 | 225321 | Glimmlampe |
78 | 233230 | Gehäuseunterteil kpl. |
79 | 227162 | Sichtprisma |
100 | 232439 | Federscheibe 6,4/11/0,15 |
101 | 229373 | Einstellrad |
102 | 210586 | Scheibe 3,2/7/0,5 ST |
103 | 210362 | Sechskantmutter BM 3 |
104 | 228112 | Justierrad |
105 | 210182 | Sicherungsscheibe gew. |
106 | 228113 | Scheibe 4,2/8/1,0 ST |
107 | 210146 | Sicherungsscheibe 3,2 |
108 | 229370 | Umschaltsegment |
109 | 229714 | Druckfeder |
110 | 229663 | Trãger kpl. |
111 | 210472 | Zylinderschraube AM 3 x 4 |
112 | 229715 | Lagerbuchse |
113 | 232900 | Antriebsrolle 50 Hz kpl. |
232901 | Antriebsrolle 60 Hz kpl. | |
114 | 230559 | Gewindestift M 2,5 x 3,5 |
115 | 210366 | Sechskantmutter Bm 4 |
116 | 229027 | Abschirmblech kpl. |
117 | 233038 | Lagerbügel oben kpl. |
118 | 209939 | Kabeldurchführungstülle |
119 | 233086 | Stator 110/220 V kpl. |
120 | 233084 | Anker kpl. |
121 | 233039 | Lagerbügel unten kpl. |
122 | 228472 | Zentrierschraube |
123 | 233087 | 4-Pol-Motor SM 400 110/220 V kpl. |
124 | 229374 | Regulierrad |
125 | 229695 | Regulierblech |
126 | 229372 | Justierscheibe |
127 | 210600 | Scheibe 3,2/8/1 ST |
128 | 229716 | Druckfeder |
129 | 210146 | Sicherungsscheibe 3,2 |
130 | 229672 | Umschalthebel kpl. |
131 | 223625 | Sperrscheibe |
132 | 233012 | Schalterplatte normal kpl. |
233013 | Schalterplatte mit Spez.-Kondensator UL kpl. | |
133 | 230151 | Schieber |
135 | 230148 | Schaltwinkel |
136 | 230296 | Zugfeder |
137 | 219200 | Schnappfeder |
138 | 233010 | Deckel normal kpl. |
233011 | Deckel UL (Für KS 4 mit Anschlußplatte) kpl. | |
139 | 210498 | Zylinderschraube M 3 X 28 |
140 | 233009 | Netzschalter kpl. |
233008 | Netzschalter mit Spezial-Kondensator UL kpl. | |
141 | 233007 | Anschlussplatte kpl. |
142 | 233005 | Anschlussplatte kpl. mit Deckel |
143 | 233006 | Deckel für Anschlussplatte |
144 | 210501 | Zylinderschraube M 3 x 35 |
145 | 229748 | Abschirmblech |
146 | 232987 | Kurzschließer kpl. |
147 | 211614 | Lötöse |
148 | 210469 | Zylinderschraube AM 3 x 3 |
149 | 200633 | Sicherungsscheibe |
150 | 217888 | Treibrad kpl. |
151 | 229719 | Gleitscheibe |
152 | 229747 | Schwenkhebel kpl. |
153 | 210362 | Sechskantmutter BM 3 |
154 | 233089 | Abschirmblech kpl. mit Isolierplatte |
155 | 210155 | Zahnscheibe A 3,2 |
156 | 227254 | Cinchbuchsenplatte |
157 | 210144 | Sicherungsscheibe |
158 | 229635 | Abstellhebel |
159 | 229756 | Reibplatte |
160 | 210145 | Sicherungsscheibe 2,3 |
161 | 232988 | Kurvenrad kpl. |
162 | 210145 | Sicherungsscheibe 2,3 |
163 | 200528 | Achse |
164 | 200650 | Gummitülle |
165 | 229648 | Lagerbock |
166 | 229755 | Umlenkhebel |
167 | 229642 | Blattfeder |
168 | 200522 | Schnappfeder |
169 | 200458 | Abstandsbuchse |
170 | 229754 | Kugellager |
171 | 210480 | Zylinderschraube AM 3 x 6 |
172 | 210366 | Sechskantmutter BM 4 |
173 | 232993 | Haupthebel kpl. |
174 | 232990 | Lagerbrücke kpl. |
175 | 227045 | Zugreder |
176 | 218155 | Sechskantschraube M 4 x 6 |
177 | 229753 | Wechselbolzen kpl. |
178 | 213920 | Druckfeder |
179 | 213921 | Buchse |
180 | 210145 | Sicherungsscheibe 2,3 |
181 | 229700 | Schaltwinkel |
182 | 210145 | Sicherungsscheibe 2,3 |
183 | 229650 | Ansatzmutter |
184 | 229686 | Zugfeder |
185 | 229634 | Startwinkel |
186 | 210586 | Scheibe 3,2/7/0,5 ST |
187 | 229674 | Schaltarm |
188 | 229698 | Zugfeder |
189 | 229757 | Umschalthebel kpl. |
190 | 210145 | Sicherungsscheibe 2,3 |
191 | 229654 | Rillenbolzen |
192 | 210147 | Sicherungsscheibe 4 |
193 | 200687 | Haltefeder |
194 | 229660 | Schaltstange |
195 | 233232 | Prismabrücke kpl. |
196 | 227162 | Sichtprisma kpl. |
197 | 210472 | Zylinderschraube AM 3 x 4 |
198 | 229633 | Abstellschiene |
199 | 201187 | Gleitscheibe |
200 | 210145 | Sicherungsscheibe 2,3 |
201 | 209358 | Kugel 4,0 mm |
202 | 219049 | Vierkantstück |
203 | 229758 | Klinke kpl. |
204 | 229704 | Scheibe gep. 3,2/13/0,5 ST |
205 | 210145 | Sicherungscheibe 2,3 |
206 | 227060 | Gewindebolzen |
207 | 231079 | Kabelschellen kpl. |
208 | 209436 | Flachsteckhülse |
209 | 214602 | AMP-Steckhülse |
210 | 231017 | Zugfeder |
211 | 229690 | Einschalthebel kpl. |
212 | 210145 | Sicherungsscheibe 2,3 |
213 | 210641 | Scheibe 4,2/10/1 ST |
214 | 210361 | Sechskantmutter 3 |
215 | 223145 | Sicherungsfeder |
216 | 229362 | Führungslager |
217 | 210145 | Sicherungsscheibe 2,3 |
218 | 233245 | Einbauplatte kpl. |
219 | 229629 | Stellschiene |
220 | 229649 | Blattfeder |
221 | 229759 | Einstellhebel |
222 | 210641 | Scheibe 4,2/10/1 ST |
223 | 210361 | Sechskantmutter M 3 |
224 | 210145 | Sicherungsscheibe 2,3 |
225 | 229761 | Lagerwinkel |
226 | 232373 | Zylinderschraube AM 3 |
227 | 229679 | Hubkurve |
228 | 229680 | Bremsstück |
229 | 216867 | Sicherungsscheibe gew. 5,2/10 |
230 | 220899 | Kurvenscheibe |
231 | 210361 | Sechskantmutter M 3 |
232 | 229688 | Stellschraube |
233 | 221260 | Schenkelfeder |
234 | 229796 | Skatinghebel kpl. mit Stellschraube und Schenkelfeder |
235 | 210146 | Sicherungsscheibe 3,2 |
236 | 210362 | Sechskantmutter BM 3 |
237 | 233235 | Segment kpl. |
238 | 229772 | Gewindestift M 2 x 4 |
239 | 223777 | Steuerpimpel |
240 | 218591 | Zugfeder |
241 | 216853 | Druckfeder |
242 | 201184 | Einstellscheibe |
243 | 229769 | Heberbolzen |
246 | 232995 | Netzkabel Amerika kpl. |
247 | 209424 | Zwergstecker für Tonabnehmerkabel |
248 | 207303 | Tonabnehmerkabel kpl. mit Zwergstecker und Flachsteckhülse |
249 | 232996 | Netzkabel Europa kpl. |
250 | 209425 | Cinchstecker weiß |
251 | 209426 | Cinchstecker schwarz |
252 | 226817 | Tonabnehmerkabel kpl. mit Cinchsteckern |
*** | 228114 | Einstellgriff |
*** | 229987 | Einbauanweisung |
*** | 250747 | Verpackungskarton kpl |
*** | 230914 | Bedienungsanleitung 1228 4-sprachig |
*** | 231331 | Bedienungsanleitung 1228 UAP |
*** | 214120 | Abstandsrollen und Schrauben für TA-Befestigung |
