Musical 2V

Aus Dual-Wiki
Zur Navigation springen Zur Suche springen

Date

Merkmale

  • Gerätetyp: Phonokoffer
  • eingebautes Plattenlaufwerk: 3420/3430PE/4
  • Automatikfunktionen: manuell
  • Antriebsart: Treibrad
  • Drehzahlen: 33, 45, 78, 16
  • Tonabnehmer ab Werk: TO 284PE
  • Kanäle: 1 (Mono)
  • Baujahre: 1957-1962

Technische Daten:

  • Leistung: 2,5 W
  • Abmessungen (B x H x T): 425 x 280 x 135mm
  • Gewicht :5 kg

Beschreibung

Der Musical 2V war zu einem Verkaufspreis von 199,80 DM, in verschiedenen Farben erhältlich. Im Kofferdeckel befindet sich ein Fach, in dem 10 Singles aufbewahrt werden können.

Die Auflagekraft des Tonarms ist fest auf 90mN eingestellt.

Der Musical 2V hat einen Ausgang für einen zweiten Lautsprecher, über den auch ein Rundfunkgerät angeschlossen werden kann.

Röhrenbestückung:  ECL 82, Selengleichrichter

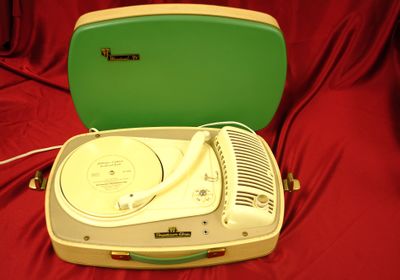

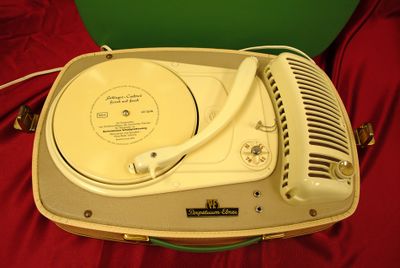

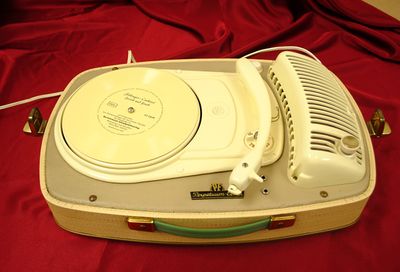

Galerie
