MV 61

Daten

Merkmale

Marke: Dual

Gerätetyp: Verstärker

Kanäle: 2 Endstufen (Stereo),

Baujahre: JJJJ - JJJJ

Technische Daten:

Musikleistung: 2x30 Watt

Dauertonleistung: 2x18 Watt

Übertragungsbereich: 25 - 40.000 Hz

Klirrfaktor: 0,3 % (von 40 - 12.500 Hz)
Lautsprecher-Eingänge: 2

Lautsprecher-Ausgänge: 6 (4 für Multifonie und 2 für seperates Stereo)

Abmessungen (B x H x T): 200 x 108 x 335 mm

Gewicht: 3,5 kg

Beschreibung

Der MV61 ist ein sogenannter Multifonie-Zusatzverstärker, der als Alternative zu einem Quadrofonieverstärker in bestehende Anlagen integriert werden kann. Dazu enthält der MV 61 eine Matrixschaltung und eine Stereo-Endstufe, mit dem ein rückwärtiges Lautsprecherpaar aus den von der Matrixschaltung gewonnenen Signalen betrieben werden kann, um einen erhöhten Raumklang zu erzielen. Alternativ kann der MV 61 als reine Endstufe für den Betrieb eines Stereo-Lautsprecherpaars (beispielsweise in einem anderen Raum) genutzt werden.

Die Eingänge des MV 61 werden direkt an die Lautsprecherausgänge des bereits vorhandenen Verstärkers angeschlossen, diese Signale werden für das vordere Lautsprecherpaar einfach durchgeschleift. Diese werden also weiterhin vom Hauptverstärker betrieben.

Das Verfahren der Multi-Matrix funktioniert (vereinfacht gesehen) so, dass vom linken bzw. rechten Kanal der jeweils andere Kanal abgezogen wird. Dadurch erhalten die hinteren Lautsprecher hauptsächlich den linken und rechten Rand des Stereobildes (vor allem bei klassischen oder Liveaufnahmen ist hier der sogenannte Reflektionsschall), womit versucht wird, den Raumklang des Aufnahmeraumes nachzubilden. Derartige Schaltungen finden sich in etwas vereinfachter Form in vielen Dual Verstärkern, Heim- und Kompaktanlagen aus Mitte der 70er Jahre.

Dieses Verfahren reicht natürlich nicht an die Möglichkeiten von "echter" Quadrofonie heran, kann dafür aber vergleichsweise einfach in eine Anlage integriert werden und ist mit allen Arten von Stereomedien direkt kompatibel.

Galerie

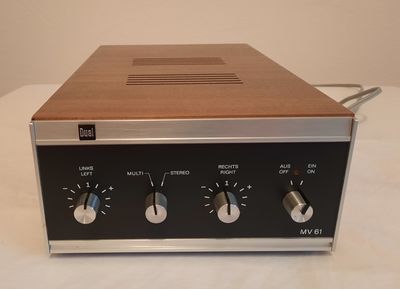

Der MV 61 von vorne. Separate Lautstärkeregler für Links und Rechts und die Umschaltung zwischen Multifonie und Stereo.
Rückseite

Bauteile

Verwendete Bauteile in diesem Modell:

Nr. in der Serviceanleitung	Teilenummer	Bezeichnung
1	aaaaaa	Bauteil 1
2	bbbbbb	Bauteil 2
3	cccccc	Bauteil 3
4	dddddd	Bauteil 4
