HS 142
Zur Navigation springen
Zur Suche springen
Daten
Merkmale
- Marke: Dual
- Gerätetyp: Stereo-Heimanlage
- eingebautes Plattenlaufwerk: 1239
- Automatikfunktionen: Wechsler
- Antriebsart: Riemen
- Drehzahlen: 33, 45
- Tonabnehmer ab Werk: Shure M 95 MG-D
- Kanäle: 2 (Stereo)
- Baujahre: 1978 - 1980
Technische Daten:
- Musikleistung: 2 x 20 W (an 4 Ohm)
- Dauertonleistung: 2 x 12,5 W (an 4 Ohm)
- Übertragungsbereich: 25 Hz - 30 000 khz
- Klirrfaktor: < 0,3 % (bei 10 W und 1 kHz)
- Hochpegel-Eingänge: 1
- Lautsprecher-Ausgänge: 4
- Kopfhörer-Ausgänge: 1
- Hochpegel-Ausgänge: 1
- Phono-Ausgänge: 1
- Abmessungen (B x H x T): 180 x 420 x 386
- Gewicht: 11 kg
Beschreibung
Die HS 142 reiht sich als Nachfolger der HS 141 ein und ist seinerzeit, unterhalb der HS 152 angesiedelt, das zweitgrößte Modell in der Kategorie der Heimanlagen. Die HS 142 Heimanlage gab es mit Wangen in schwarz oder nussbaum mit den jeweils dazu passend furnierten Lautsprechern.
Das eingebaute 1239 Plattenlaufwerk erfuhr über den Produktionszeitraum kleine Detailänderungen. So sind manche Laufwerke der HS 142 mit einem Sägezahnteller andere mit einem Pickelteller ausgestattet. Ebenso gab es kleine optische Veränderungen am Tonarm.

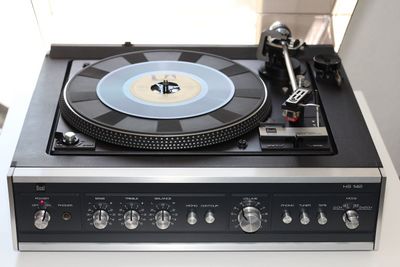

Galerie
Bauteile
Verwendete Bauteile in diesem Modell. Für die Bauteile des Laufwerks siehe Link: 1239
Nr. in der Serviceanleitung | Teilenummer | Bezeichnung |
---|---|---|
1 | 227986 | Abdeckhaube CH 6 |
2 | 244140 | Konsole nußbaum kpl. |
3 | 244139 | Konsole schwarz kpl. |
4 | 236843 | Scharnier kpl. |
5 | 231654 | Scharnierachse |
6 | 210146 | Sicherungsscheibe 3,2 |
7 | 210668 | Scheibe 5,3/10/1 |
8 | 234145 | Druckfeder |
9 | 231656 | Scharnierkurve |
10 | 231657 | Scharnierlasche |
11 | 236092 | Scheibe 6,2/10/1 |
12 | 234837 | Einstellmutter |
13 | 231767 | Sicherungsblech |
14 | 234838 | Einstellrad |
15 | 202371 | Halter für Plattenstift |
16 | 210286 | Linsenblechschraube B 2,9 x 9,5 |
17 | 202257 | Zylinderblechschraube B 3,9 x 2,5 |
18 | 244138 | Frontblende kpl. |
19 | 241197 | Blende |
20 | 234250 | Dual-Zeichen |
21 | 224384 | Lagerbuchse |
22 | 224386 | Lagerbuchse |
23 | 228209 | Durchführungstülle |
24 | 211556 | Scheibe 4,3/9/0,8 |
25 | 210146 | Sicherungsscheibe 3,2 |
26 | 244137 | Seitenteil rechts kpl. |
27 | 244136 | Seitenteil links kpl. |
28 | 241065 | Drehknopf klein (für 6 mm Achse |
29 | 241066 | Drehknopf klein (für 4 mm Achse) |
30 | 241067 | Drehknopf groß (für 4 mm Achse) |
31 | 240880 | Kopfhörerbuchse |
32 | 224832 | Netzschalter |
33 | 240926 | Halterung |
241063 | Rückwandschild | |
34 | 222041 | Lautsprecherbuchse |
35 | 222048 | Mehrfachsteckbuchse |
36 | 228438 | Flanschsteckdose mit Umschalter 3polig |
37 | 228439 | Flanschsteckdose mit Umschal ter 2polig |
38 | 244144 | Netztrafo kpl. |
39 | 243750 | Netzkabel kpl. |
40 | 210283 | Linsenblechschraube B 2,9 x 6,5 |
41 | 227467 | Sechskantblechschraube BZ 2,9 x 6,5 |
42 | 210475 | Zylinderschraube AM 3 x 5 |
43 | 210512 | Zylinderschraube AM 4 x 5 |
44 | 210515 | Zylinderschraube M 4 x 6 |
45 | 210638 | Scheibe 4,2/10/0,5 |
46 | 210641 | Scheibe 4,2/10/1 |
47 | 210679 | Scheibe 6,6/10/0,5 HP |
48 | 223834 | Federleiste 7 polig |
49 | 226514 | Federleiste 5 polig |
50 | 229869 | Federleiste 3 polig |
51 | 243023 | Schaltbild |
52 | 241201 | Bedienungsanleitung |
53 | 244141 | Verpackungskarton kpl. |
Elektronische Bauelemente
Verwendete Bauelemente in diesem Modell:
Nr. im Schaltplan | Bauteil und Wert | Ersatz bei Reichelt | Ersatz bei Conrad |
---|---|---|---|
D1000 | Leuchtdiode rot | ||
C1000 | Keramik 0,1 µF/12V | ||
C1001 | Keramik 0,1 µF/12 V | ||
C1002 | Keramik 0,1 µF/12V | ||
R1000 | 100 Ω/0,30W/10 % | ||
C1080 | Papier 47 nF/250 V/20 % | ||
R900 | Draht 1 Ω/5 W/10% | ||
R901 | Draht 5,1 Ω/5 W/10 % | ||
R902 | Draht 5,1 Ω/5 W/10 % | ||
C1100 | Elyt 4,7 µF/ 25 V | ||
C1101 | Elyt 100 µF 25 V | ||
C1102 | Folie 1,2 nF/120 V/5% | ||
C1103 | Folie 3.9 nF 63 V/5% | ||
C1104 | Keramik 2 pF/500 V/10% | ||
C1105 | Folie 7 nF/160 V/20% | ||
C1106 | Folie 0,1 µF/160 V/20% | ||
C1107 | Keramik 22 pF/500 V/10% | ||
C1108 | Elyt 4,7 µF/ 25 V | ||
C1109 | Keramik 10 nF/250 V | ||
C1110 | Keramik 560 pF/500 V/10% | ||
C1111 | Folie 0,22 µF/100 V/5% | ||
C1112 | Elyt 1 µF/50 V | ||
C1113 | Elyt 4,7 µF/25 V | ||
C1114 | Folie 4,7 nF/63 V/5% | ||
C1115 | Folie 33 nF/250 V/5% | ||
C1116 | Folie 0,22 µF/100 V/5% | ||
C1117 | Folie 33 nF/250V/5% | ||
C1118 | Elyt 220 µF 25 V | ||
C1119 | Keramik 1 nF/500 V/20 % | ||
P1100 | Tandem 2x 50 kΩ log. | ||
P1101 | Tandem 2x 70 kΩ | ||
P1102 | Tandem 2x 70 kΩ | ||
P1103 | Tandem 2 x 25 kΩ lin. | ||
N1100 | Netzwerk | ||
N1101 | Netzwerk | ||
R1100 | 2,2 kΩ/0,25 W/5 % | ||
R1101 | 220 kΩ/0,25 W/5 % | ||
R1102 | 15 kΩ/0,25 W/5 % | ||
R1103 | 2,2 kΩ/0,25 W/5 % | ||
R1104 | 1 MΩ/0,25 W/5 % | ||
R1105 | 4,7 kΩ/0,25 W/5 % | ||
R1106 | 1.5 kΩ/0,25 W/5 % | ||
R1107 | 1 MΩ/0,25 W/5 % | ||
R1108 | 120 kΩ/0,25 W/5 % | ||
R1109 | 27 kΩ/0.25 W/5 % | ||
R1110 | 5,6 kΩ/0,25 W/5% | ||
R1111 | 820 /0,25 W/5 % | ||
R1112 | 18 kΩ/0,25 W/5 % | ||
R1113 | 8,2 kΩ/0,25 W/5 % | ||
R1114 | 150 Ω/0,25 W/5 % | ||
R1115 | 1 kΩ/0,25 W/5% | ||
R1116 | 2,2 kΩ/0,25 W/5 % | ||
R1117 | 18 kΩ/0,25 W/5 % | ||
R1118 | 8,2 kΩ/0,25 W/5 % | ||
R1119 | 1,8 kΩ/0,25 W/5 % | ||
R1120 | 1 MΩ/0,25 W/5% | ||
T1100 | BC 413 C | ||
T1101 | BC 173 C | ||
T1102 | BC 173 C | ||
T1103 | BC 253 B | ||
T1104 | BC 173 C | ||
T1105 | BC 253 B | ||
C60 | Elyt 1 µF 50 V | ||
C61 | Elyt 47 µF/ 16V | ||
C62 | Keramik 330 pF/500V | ||
C63 | Elyt 100 µF/ 16V | ||
C64 | Elyt 47 µF 16V | ||
C65 | Keramik 47 pF/500 V/10 % | ||
C66 | Keramik 10 nF/250 V | ||
C67 | Elyt 1000 µF/ 25 V | ||
C68 | Folie 0,1 µF/160 V/20 % | ||
C69 | Folie 0,1 µF/160 V/20 % | ||
C70 | Elyt 4700 µF/ 35V | ||
C71 | Keramik 47 nF/ 30 V/20% | ||
B60 | BZX 62 | ||
B61 | BZX 62 | ||
B62 | BZX 62 | ||
R60 | 82 kΩ/0,25 W/5% | ||
R61 | 100 kΩ/0,25 W/5% | ||
R62 | 56 kΩ/0,25 W/5% | ||
R63 | 33 kΩ/0,25 W/5% | ||
R64 | 15 Ω/0,25 W/5% | ||
R65 | 2 3,3 k/0,25 W/5% | ||
R66 | 1 kΩ/0,25 W/5% | ||
R67 | 33 kΩ/0,25 W/5% | ||
R68 | Steller 500 Ω/0,15 W | ||
R69 | Heißleiter 1 kΩ | ||
R70 | 1 kΩ/0,25 W/5% | ||
R71 | 0,33 Ω/1 W/10% | ||
R72 | 0,33 Ω/1 W/10% | ||
R73 | 1 kΩ/0,25 W/5% | ||
R74 | 22 kΩ/0,25 W/5% | ||
R75 | 4,7 Ω/0,25 W/5% | ||
T60 | BC 252 B | ||
T61 | BC 171 B | ||
T62 | BC 337 | ||
T63 | BC 327 | ||
T664 | BD 241 | ||
T665 | BD 241 |
