C 810
Zur Navigation springen
Zur Suche springen
Daten
Merkmale
- Marke: Dual
- Gerätetyp: Cassettendeck
- Kanäle: 2 (Stereo)
- Köpfe: 2
- Bandgeschwindigkeit: 4,75 cm/s
- Baujahre: 1979 - 1981
Technische Daten:
- Tonhöhenschwankungen: 0,045 % WRMS / 0,09 % DIN Wiedergabe / 0,13 % DIN Aufnahme/Wiedergabe
- Übertragungsbereich Fe-Band: 20 - 16 000 Hz
- Übertragungsbereich CrO2-Band: 20 - 16 500 Hz
- Übertragungsbereich FeCr-Band: 20 - 17 000 Hz
- Dolby Noise Reduction: ja
- Hochpegel-Eingänge: 2
- Mikrofon-Eingänge: 1
- Kopfhörer-Ausgänge: 1
- Hochpegel-Ausgänge: 2
- Abmessungen (B x H x T): 440 x 150 x 360 mm
- Gewicht:
Beschreibung
Freitext.

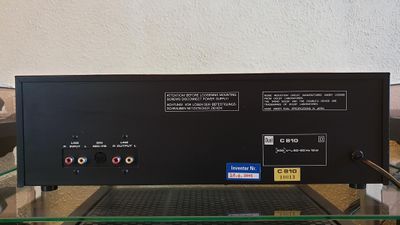

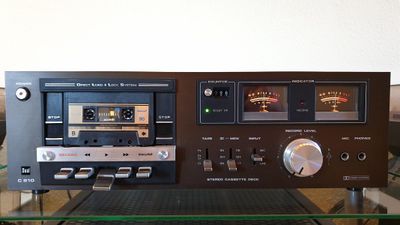

Galerie
Bauteile
Verwendete Bauteile in diesem Modell:
Nr. in der Serviceanleitung | Teilenummer | Bezeichnung |
---|---|---|
1 | 263040 | Gehäuseblech |
2 | 226856 | Zylinderschraube M 4 x 8 |
3 | 239049 | Scheibe 4,3 |
4 | 262946 | Schenkelfeder |
5 | 263010 | Tastenknopf |
6 | 262913 | Netzschalter (Europa) (S 8) |
262914 | Netzschalter (USA/Canada) (S 8) | |
7 | 262969 | Blattfeder |
8 | 210480 | Zylinderschraube M 3 x 6 |
9 | 263006 | Lagerwinkel |
10 | 263007 | Lagerachse |
11 | 262948 | Druckfeder |
12 | 262992 | Verbindungsachse |
13 | 263005 | Lagerhebel |
18 | 263244 | Frontblende Metallic-Silber |
263245 | Frontblende Metallic-Braun | |
19 | 203475 | Senkschraube M 3 x 8 |
21 | 263000 | Tastenknopf |
22 | 263045 | Frontrahmen |
23 | 210488 | Zylinderschraube |
24 | 263046 | Kopfabdeckung |
27 | 262991 | Aufnahmehebel |
30 | 262937 | Filzscheibe |
31 | 262998 | Drehknopf R |
32 | 262997 | Drehknopf L |
33 | 263246 | Zähler kpl. |
240880 | Kopfhörerbuchse | |
34 | 263224 | Mic-buchse |
35 | 263247 | Rückwand Europa |
263248 | Rückwand USA/Canada | |
36 | 264122 | Netztrafo Europa |
264123 | Netztrafo USA/Canada | |
37 | 243750 | Netzkabel Europa |
232995 | Netzkabel USA/Canada | |
38 | 237548 | Kabeldurchführung m. Zugentlastung |
39 | 262925 | Netzplatte unbestückt Europa |
262926 | Netzplatte unbestückt USA/Canada | |
40 | 244819 | Schmelzeinsatz T0,5 A/250 V |
42 | 262949 | Gerätefuß |
43 | 210586 | Scheibe |
44 | 210492 | Zylinderschraube M 3 x 15 |
45 | 263237 | Anzeigerahmen kpl. |
46 | 263250 | Anzeigeinstrument kpl. |
48 | 263055 | Bandlaufüberwachung kpl. |
49 | 263029 | IC DN 6838 (IC 301) |
50 | 263056 | Anschlußbuchsenplatte kpl. |
51 | 263251 | Anschlußplatte kpl. |
52 | 263252 | Grundplatte kpl. |
53 | 209726 | G-Schmelzeinsatz T0,4 A |
55 | 263232 | Glimmlampe 16 V/60 mA |
56 | 228209 | Gummitülle |
57 | 247599 | Zwischenlage |
58 | 263230 | LED-Platte kpl. |
59 | 263039 | LED TLG 124 Grün |
60 | 263231 | LED-Platte kpl. |
61 | 263038 | LED TLG 124 Rot |
246964 | Verpackungskarton | |
260866 | Bedienungsanleitung | |
101 | 263058 | Mitnehmer kpl. |
102 | 235455 | Löschkopf kpl. |
103 | 235454 | AufnahmeWiedergabekopf kpl. |
104 | 262959 | Aufnahmeschiene |
105 | 262939 | Zugfeder |
106 | 262971 | Rolle B |
107 | 262960 | Kopfträgerplatte |
108 | 262942 | Druckfeder |
109 | 262950 | Achse |
110 | 209353 | Kugel Durchmesser 2 |
111 | 262966 | Stoppfeder |
112 | 262970 | Rolle A |
113 | 262951 | Kopfträger |
114 | 246782 | Lampe 15 V/50 mA |
115 | 228200 | Gummitülle |
116 | 263060 | Stop-Taste |
117 | 263061 | Cassettenhalteplatte |
118 | 263062 | Kopfvisier |
120 | 263063 | Zugmagnet |
121 | 262958 | Auslöser |
122 | 262965 | Stoparm |
123 | 262984 | Cassettenhalter links kpl. |
124 | 263064 | Tastatur kpl. |
125 | 262985 | Cassettenhalter rechts kpl. |
126 | 262947 | Schenkelfeder |
127 | 262945 | Schenkelfeder |
128 | 263065 | Andruckhebel kpl. |
129 | 262986 | Cassettenanschlag |
130 | 262967 | Blattfeder |
131 | 262961 | Bremsplatte |
132 | 262989 | Gummitülle |
133 | 262938 | Zugfeder |
135 | 262963 | Bremsgabel |
136 | 263066 | Kupplungsrolle kpl. |
137 | 264113 | Riemensatz kpl. |
138 | 263068 | Wickelrad links kpl. |
139 | 262954 | Haupthebel |
140 | 262957 | Sicherungsplatte |
141 | 263069 | Antriebsrolle kpl. |
142 | 262974 | Kupplung |
143 | 262975 | Zwischenrad |
144 | 263070 | Schwungscheibe |
145 | 262941 | Druckfeder |
146 | 262953 | Kupplungshebel |
147 | 262973 | Distanzrolle |
148 | 262955 | Pausehebel |
149 | 262944 | Schenkelfeder |
153 | 245770 | Motorbefestigungsteile |
154 | 245769 | Motor kpl. |
155 | 263071 | Unterplatine kpl. |
156 | 263042 | Wickelrad rechts kpl. |
157 | 262988 | Zwischenrad |
158 | 262943 | Schenkelfeder |
159 | 262956 | Schaltriegel |
165 | 210142 | Sicherungsscheibe 1,2 |
166 | 210143 | Sicherungsscheibe 1,5 |
167 | 210144 | Sicherungsscheibe 9 |
168 | 210145 | Sicherungsscheibe 2,3 |
169 | 210146 | Sicherungsscheibe 3,2 |
170 | 210586 | Scheibe 3,2 |
171 | 210549 | Scheibe 2.1 |
172 | 257138 | Scheibe 3,7 |
173 | 243237 | Scheibe 1,5 |
174 | 210556 | Scheibe Poly 2,4/6/0,5 |
175 | 220876 | Zylinderschraube M 2,6 x 3 |
176 | 223774 | Zylinderschrau be M 2,6 x 6 |
177 | 210469 | Zylinderschraube M 3 x 3 |
178 | 210472 | Zylinderschraube M 3 x 4 |
179 | 210486 | Zylinderschraube M 3 x 8 |
180 | 210488 | Zylinderschraube M 3 x 12 |
181 | 210433 | Zylinderschraube M 2 x 8 |
182 | 210475 | Zylinderschraube M 3 x 5 |
183 | 210480 | Zylinderschraube M3 x 6 |
184 | 213471 | Zylinderblechschraube B 2,9 x 6,5 |
185 | 217616 | Zylinderschraube M 2,6 x 8 |
190 | 263023 | Endabschaltplatte kpl. |
Elektronische Bauelemente
Verwendete Bauelemente in diesem Modell:
Nr. im Schaltplan | Bauteil und Wert | Ersatz bei Reichelt | Ersatz bei Conrad |
---|---|---|---|
T401 | 2 SC 1327 U | ||
D101 | 1 N 60 | ||
D102 | DD 1 S 2473 | ||
D103 | DD 1 S 2473 | ||
D104 | DR W 005 | ||
D105 | DR W O05 | ||
D106 | DZ UZ-12B | ||
D107 | DZ UZ-12 B | ||
D109 | 1 S 2473 | ||
L100 | Spule 2,2 mH | ||
L101 | MPX-Filter | ||
L102 | Spule | ||
L103 | Oscillator-Spule | ||
S1 | Schalter (Record) | ||
S2 | Schalter (Dolby/MPX) | ||
S3 | Schalter (Input) | ||
S4 | Schalter (Tape) | ||
T101 | 2 SC 828-S | ||
T102 | 2 SC 828-S | ||
T103 | 2 SC 828-S | ||
T104 | 2 SC 828-S | ||
T105 | 2 SC 828 A-RS | ||
T106 | 2 SC 828 A-RS | ||
T107 | 2 SC 1383 NC-R | ||
T108 | 2 SA 683 NC-R | ||
T109 | 2 SC 828-S | ||
T110 | 2 SC 828-S | ||
T111 | 2 SC 828-S | ||
IC101 | TA 7617 AP | ||
IC102 | LM 1011 A | ||
VR101 | Steller 50 kΩ | ||
VR102 | Steller 20 kΩ | ||
VR103 | Steller 200 kΩ | ||
VR104 | Steller 5 kΩ | ||
VR105 | Steller 100 kΩ | ||
VR106 | Steller 100 kΩ | ||
VR107 | Steller 500 Ω | ||
VR108 | Steller 500 Ω | ||
S7 | Mikroschalter (Pause) | ||
S6 | Schiebeschalter (Muting) | ||
S5 | Kontakt (Play) | ||
D305 | SR 1 K-2 | ||
D310 | SR 1 K-2 | ||
T306 | 2SD 592 NC-S | ||
IC302 | AN 6250 |
