CV 1200
Zur Navigation springen
Zur Suche springen
Daten
Merkmale
- Marke: Dual
- Gerätetyp: Verstärker CV1200
- Kanäle: 2 (Stereo)
- Baujahre: 1978 - 1981
Technische Daten:
- Musikleistung: 2 x 60 Watt
- Dauertonleistung: 2 x 40 Watt
- Übertragungsbereich: 20 - 20000 Hz +/- 1 dB
- Klirrfaktor: bei Nennleistung 40 Hz - 12,5 kHz < 0,5%
- Hochpegel-Eingänge: Tape 1, Tape 2, Tuner, Monitor
- Phono-Eingänge: 1 x Magnet 1,5 mV
- Mikrofon-Eingänge 1 x 0,5 mV
- Lautsprecher-Ausgänge: 4 Buchsen für 2 Lautsprecher-Paare
- Kopfhörer-Ausgänge: 1 x (Front)
- Hochpegel-Ausgänge:
- Abmessungen (B x H x T): 43,7 x 11,6 x 35,1 cm
- Gewicht: 8,3 kg
Beschreibung
Der Verstärker kam zu mir in äusserlich völlig verdrecktem Zustand (stand in einer Gaststätte). Umso erstaunlicher war der Anblick nach gründlicher Reinigung: Eine praktisch makellose Gehäusefront ohne Schrammen und Kratzer! Grundsätzlich ein solide aufgebautes Gerät, besonders auffällig in dieser Klasse: Die langen Stangen aus Aluminium - sie verbinden die Druckschalter der Frontseite mit den Schaltern auf der Eingangsplatine. Eine effektive Methode, um das Kabelgewirr zu reduzieren und Signalwege zu verkürzen
Galerie

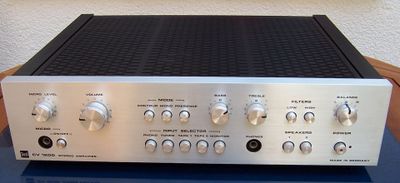

CV1200 kpl. von vorne

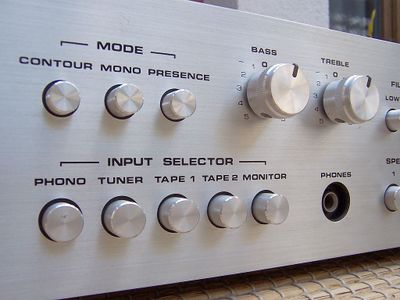

CV1200 - Input Selector

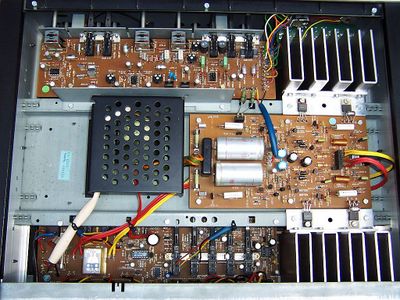

CV1200 - Oberseite geöffnet
CV1200 - Unterseite geöffnet
