Daten
Merkmale
- Marke: Dual
- Gerätetyp: Plattenspieler
- Automatikfunktionen: Tonarm-Anhebung am Plattenende
- Antriebsart: Riemen
- Drehzahlen: 33, 45
- Tonabnehmer ab Werk: Dual ULM 63 E
- Kanäle: 2 (Stereo)
- Baujahre: 1990 - 1994
Technische Daten:
- Plattenteller Durchmesser: 304 mm
- Plattenteller Gewicht:
- Gleichlaufschwankungen: +/- 0,06 % (DIN) / +/- 0,035 % (WRMS)
- Pitch: nein
- Rumpel-Fremdspannungsabstand: 50 dB
- Rumpel-Geräuschspannungsabstand: 70 dB
- Tonarm effektive Länge: 211 mm
- Tonarm Kröpfungswinkel: 26°
- Antiskating: ja
- Abmessungen (B x H x T): 440 x 132 x 369 mm
- Gewicht: 4,7 kg
Beschreibung

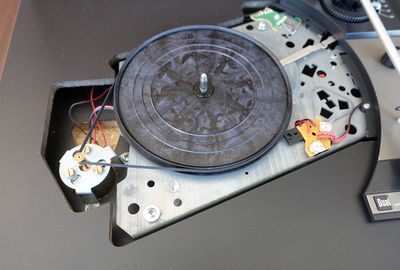

Der CS 503-2 war im Programm der frühen 90er Jahren ein Gerät in der Mittelklasse aus der "Audiophile Concept" Reihe. Technisch basiert er wie viele andere Plattenspieler aus dieser Zeit auf dem "Thomson-Chassis". Im Gegensatz zu anderen vergleichbaren Geräten wie z.B. CS 455 ist der Motor hier aber nicht direkt am Subchassis montiert, sondern an der Zarge, was für eine bessere Entkopplung sorgt.
Frühe Modelle wurden mit rauchbraunen Hauben ausgeliefert, im späteren Verlauf der Produktionszeit wurde auf klare Hauben umgestellt.

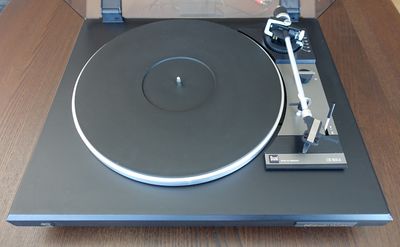

Galerie
Bauteile
Verwendete Bauteile in diesem Modell:
Nr. in der Serviceanleitung | Teilenummer | Bezeichnung |
---|---|---|
1 | aaaaaa | Bauteil 1 |
2 | bbbbbb | Bauteil 2 |
3 | cccccc | Bauteil 3 |
4 | dddddd | Bauteil 4 |
