510

Aus Dual-Wiki
Zur Navigation springen Zur Suche springen

Daten

Merkmale

  • Gerätetyp: Plattenspieler
  • Automatikfunktionen: Tonarm-Anhebung am Plattenende
  • Antriebsart: Riemen
  • Drehzahlen: 33, 45
  • Kanäle: 2 (Stereo)
  • Baujahre: 1975 - 1978

Technische Daten:

  • Plattenteller Durchmesser: 300 mm
  • Plattenteller Gewicht: 1,3 kg
  • Gleichlaufschwankungen: < 0,08 % (nach DIN 45 507)
  • Pitch: ja, 6 %
  • Rumpel-Fremdspannungsabstand: > 42 dB (nach DIN 45 500)
  • Rumpel-Geräuschspannungsabstand: > 63 dB (nach DIN 45 500)
  • Tonarm effektive Länge: 222 mm
  • Tonarm Kröpfungswinkel: keine Angabe
  • Antiskating: ja
  • Abmessungen (B x H x T):
  • Gewicht: 4,3 kg

Beschreibung

Der 510 ist manueller Plattenspieler mit automatischer Endabschaltung. Der Tonarm wird nach dem Abschalten selbständig angehoben. Das Laufwerk arbeitet mit einem Riemenantrieb. Der 510 besitzt einen sogenannten Rillenfinder, diese Einrichtung erzeugt beim Einschwenken des Tonarms einen spürbaren Widerstand sobald sich die Nadel über der Einlaufrille befindet. Somit ist gewährleistet, dass die Nadel trotz manueller Bedienung immer korrekt auf der Einlaufrille aufsetzt.

Die frühen Varianten des 510 wurden mit der Konsole CK 24 in nussbaum oder weiß ausgeliefert. Gegen Ende des Produktionszeitraum gab es den 510 dann auch in der Flachkonsole CK 26 in schwarz.

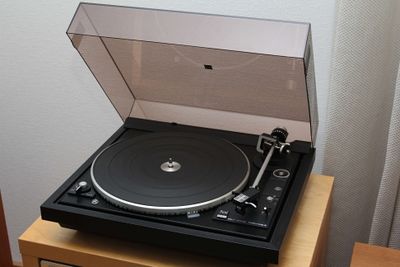

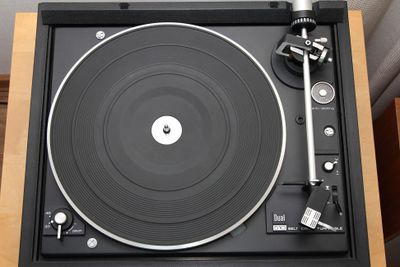

Galerie

Bauteile

Verwendete Bauteile in diesem Modell:

Nr. in der Serviceanleitung Teilenummer Bezeichnung
1 220213 Zentrierstück
2 236036 Scheibe
3 237218 Plattentellerbelag kpl.
4 234428 Täger
5 210472 Zylinderschraube AM 3 x 4
6 232086 Zugfeder
7 237220 Sperrschiene
8 234814 Zugfeder
9 210194 Greifring G 2 x 6
10 237221 Plattenteller kpl. mit Belaq
11 234435 Flachriemen
12 234912 Regulierknopf kpl.
13 232078 Lagerbuchse
14 234910 Drehzahlhebel
15 237222 Drehzahlabdeckung kpl.
16 213260 Halbrund-Kerbnagel1 2 x 6
17 214210 Transportsicherung kpl.
20 210146 Sicherungsscheibe 2,3
21 201632 Gummischeibe
22 237117 Scheibe
23 237118 Sicherungsscheibe
24 237116 Halsschraube
25 237223 Kontaktplatte kpl.
26 237223 Kontaktplatte kpl.
27 234611 Griff
28 210182 Sicherungsscheibe gew.
29 210630 Scheibe 4,2/8/0.5 St
30 210197 Greifring G 4 x
31 237224 Tonarmkopf kpl.
32 236242 Halterung TK 24
33 210142 Sicherungsscheibe 1,2
34 234766 Abstellhebel
35 210146 Sicherungsscheibe 3.2
36 234764 Reibplatte
37 234762 Träger
38 237225 Einbauplatte kpl.
39 230529 Gewindestück
40 236710 Druckfeder grün (Motorseite hinten)
236711 Druckfeder weiß (Motorseite vorne)
236712 Druckfeder blau (Tonarmseite hinten)
236713 Druckfeder gelb (Tonarmseite vorne)
41 237226 Federaufhängung kpl.(Motorseite hinten)
237227 Federauf hängung kpl. (Matorseite vorne)
237228 Federaufhängung kpl. (Tonarmseite hinten)
237229 Federaufhängung kpl. (Tonarmseite vorne)
42 200723 Gummidämpfer
43 200722 Topf
44 234651 Gewindestift
45 234635 Kontermutter
46 237230 Rahmen kpl.
47 237231 Abdeckung hinten kpl.
48 234781 Stellschraube .
49 237232 Tonarm kpl.
50 236904 Gewicht kpl.
51 234636 Zeiger
52 236160 Stützblech
53 237233 Lagerrahmen kpl.
54 236051 Spannschraube
55 234617 Befestigungsschraube
56 234634 Gewindestift
57 234635 Kontermutter
58 236049 Stellschraube
59 218894 Sicherungsscheibe gew.
60 237234 Lagerkpl.
61 234637 Lagerschraube
62 236907 Federhaus kpl.
63 236081 Rändelring kpl.
64 216657 Sicherungsscheibe geu.
65 225176 Kurvenscheibe
66 210362 Sechskantmutter BM 3
67 213260 Halbrund-Kerbnagel 2 x 6
68 234770 Drehknopf
69 237235 Abdeckung vorne kpl.
70 236911 Stütze kpl.
71 210362 Sechskantmutter BM 3
100 210145 Sicherungsscheibe 2,3
101 234824 Schalthebel
102 236374 Bügelfeder
103 232094 Anschlußteil
104 232079 Ansatzmutter
105 232097 Riemenrad II
106 232049 Anschlagscheibe
107 210607 Scheibe 3,2/10/0,5 St.
108 210362 Sechskantmutter BM 3
109 232076 Zahnriemen
110 232099 Stellmutter
111 232049 Anschlagscheibe
112 232098 Riemenrad I
113 232137 Gegenlager
114 233777 Zugfeder
115 232615 Druckfeder
116 234453 Antriebsrolle 50 Hz mit_Konushülse kpl
234454 Antriebsrolle 60 Hz mit Konushülse kpl.
117 233137 Geuindestift M 2,5 X 3
118 210366 Sechskantmutter
119 210480 Zylinderschraube AM 3 x 6
120 210609 Scheibe 3,2/10/1
121 232856 Abschirmblech kpl.
122 232841 Gummipuffer
123 232840 Einlegeplatte kpl.
124 234447 Oberer Lagerbügel kpl.
125 232855 Zwischenstück
126 209939 Durchführungstülle
127 234449 Stator 110/220 V kpl.
128 233815 Zylinderschraube AM 2,5 x 18
129 234450 Anker kpl.
130 234451 Unterer Lagerbügel kpl.
131 232851 Zentrierschraube
132 234452 Synchron-Motor SM 840 110/220 V kpl.
137 237236 Lagergehäuse kpl.
138 236759 Erdungsfeder
139 210515 Zylinderschraube M 4 x 6
149 231079 Kabelschellen kpl.
150 214602 AMP-Steckhülse
151 232996 Netzkabel Europa kpl.
152 232995 Netzkabel Amerika kpl.
153 226817 Tonabnehmerkabel kpl. mit Cynchstecker
154 109426 Cinchstecker schwarz
155 209425 Cinchstecker weiß
156 237238 TA-Anschlußplatte kpl.
157 210480 Zylinderschraube AM 3 x 6
158 236080 Abschirmblech
159 210472 Zylinderschraube AM 3 x 4
160 236219 Cinchbuchsenplatte kpl.
161 209975 Lötöse
162 210475 Zylinderschraube AM 3 x 5
163 236195 Abschirmbleceh
164 210472 Zylinderschraube AM 3 x 4
165 236950 Anschlagtülle
166 209257 Kugel 3,2
167 232104 Kugelbett
168 210469 Zylinderschraube AM 3 x 3
169 210362 Sechskantmutter BM 3
170 210586 Scheibe 3,2/7/0,5 St
171 234759 Schraubenbolzen
172 234756 Schaltarm
173 210146 Sicherungsscheibe 3,2
174 210196 Greifring G 3 x 6
175 234760 Rasthebel
176 234799 Zugfeder
177 237785 Drahtfeder
178 210586 Scheibe 3,2/7/0,5 St
179 234759 Schraubenbolzen
180 237225 Einbauplatte kpl.
181 234800 Stellhülse
182 237239 Liftplatte kpl.
183 210472 Zylinderschraube AM 3 x 4
184 234798 Druckfeder
185 234795 Heberbolzen kpl.
186 234786 Klinke
187 210643 Scheibe 4,2/12/1 St
188 210146 Sicherungsscheibe 3,2
189 234789 Schenkelfeder
190 210145 Sicherungsscheibe gew.
191 234782 Sicherungssoheibe gew.
192 210713 Scheibe 9,1/15/1 St
193 210151 Sicherungsscheibe 7
194 234783 Stellschiene
195 234784 Lager
196 210586 Scheibe 3,2/7/0,5 St
197 210146 Sicherungsscheibe 3,2
198 234818 Stiftschraube
199 209436 Flachsteckhülse
200 234818 Stroboskopblende
201 236916 Stroboskopgehäuse
202 225321 Glimmlampe
203 236917 Schaltplatte kpl.
204 236918 Deckel
205 210469 Zylinderschraube AM 3 x 3
206 210366 Sechskantmutter BM 4
207 236948 Skatinghebel kpl.
208 227077 Druckfeder
209 236949 Stellschraube
210 210146 Sicherungsscheibe 3,2
211 237240 Segment kpl.
212 201184 Einstellscheibe
213 210362 Sechskantmutter BM 3
214 218591 Zugfeder
215 234807 Abstellschiene
216 201187 Gleitscheibe
217 210145 Sicherungsscheibe 2,3
218 234780 Abhebeschiene
219 236031 Griffstange kpl.
220 234779 Griffnabe
221 23477B Torrsionsfeder
222 210353 Sechskantmutter BM 2
223 234777 Hubkurve
224 234776 Lagerbügel
225 232545 Blattfeder
226 233710 Zugfeder
227 210472 Zylinderschraube AM 3 x 4
228 234773 Drehhebel
229 203477 Scheibe 2,7/8/1 St
230 210353 Sechskantmutter BM 2
231 210146 Sicherungsscheibe
232 209424 Zwergstecker
233 207303 Tonabnehmerkabel mit Zwerg- und Flachstecker kpl.
*** 214120 Abstandsrollen und Schrauben für TA-Befestigung
*** 236186 Bedienungsanleitung
*** 229321 Verpackungskarton 510 kpl.
*** 236920 Verpackungskarton CS 510
*** 236251 Bedienungsanleitung UAP
*** 236283 Einbauanweisung

Elektronische Bauelemente

Verwendete Bauelemente in diesem Modell:

Nr. im Schaltplan Bauteil und Wert Ersatz bei Reichelt Ersatz bei Conrad
C1 Folien-Kondensator 68 nF/400 V/10
C2 Folien-Kondensator 47 nF/250 V/20
D1 Diode BY 183/300
R1 Schichtwiderstand 22 kΩ/0,25 W/5
R2 Schichtwiderstand 12 kΩ/0,125 W/5 %
